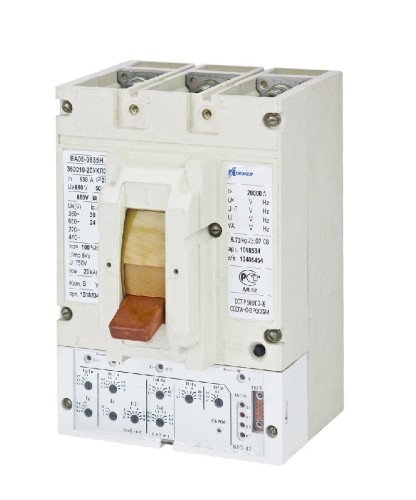

Купить Автоматический выключатель ВА08-0635Н

Автоматический выключатель ВА08-0635Н предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей и рассчитан для эксплуатации в электроустановках на номинальное напряжение до 660 В переменного тока частотой 50 и 60 Гц.
Купить Автоматический выключатель ВА08-0635Н

Характеристики

Характеристики

Автоматические выключатели переменного тока с электронными (микропроцессорными) максимальными расцепителями тока

Тип выключателя ВА08-0405 ВА08-0635 ВА08-0805
Исполнение выключателя по величине предельной коммутационной способности С Н С Н С Н
Номинальный ток выключателя, In, А при температуре 40 ºС 160,250,400 630 800
Номинальное рабочее напряжение, Ue, В 380, 660
Частота, Гц 50, 60
Номинальное напряжение изоляции, Ui, В 750
Номинальное импульсное выдерживаемое напряжение, Uimp, кВ главной цепи
вспомогательной цепи и цепей управления
8
6
Номинальная предельная наибольшая отключающая способность, Icu, кА при напряжении: 380 В 25 30 25 30 25 30
660 В 20 24 20 24 20 24
Категория применения В
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 100
Номинальный кратковременно выдерживаемый ток, Icw, кА 20
Уставки регулируемого электронного расцепителя тока номинального тока расцепителя, IR, в кратности к In 0,3(3); 0,4(3); 0,5; 0,6; 0,7; 0,8; 0,9; 1,0
по току короткого замыкания, Isd, в кратности к IR 1,5(1); 2(1); 3; 4; 6; 8; 10; ∞(4)
по времени при коротком замыкании, с, tsd 0,1; 0,2; 0,3; 0,4
по току короткого замыкания расцепителя мгновенного действия, Ii, в кратности к IR 1,5(1); 2(1); 4; 6; 8; 10; 12; ∞(4)
по току замыкания на землю Ig, в кратности к In 0,3(2); 0,5; 0,7; 1,0
по времени при замыкании на землю, tg, с 0,2; 0,3; 0,4; ∞(4)
при перегрузке, с, tR, при 6IR 5; 10; 20
Уставки нерегулируемого электромагнитного расцепителя тока (при его наличии) по току короткого замыкания, в кратности к In - 32 - 32 - 25

(1) Кроме выключателя с номинальным током 160 А при уставке IR/In, равной 0,3; 0.4

(2) Кроме выключателей с номинальным током 160 А, 250 А;

(3) Не применять с номинальным током 160 А;

(4) Наличие символа означает возможность вывода указанной защиты из действия



Автоматические выключатели переменного тока с электромагнитными максимальными расцепителями тока
Тип выключателя ВА08-0401Н ВА08-0631Н ВА08-0801Н
Номинальный ток выключателя, In, А при температуре 40 ºС 400 630 800
Номинальное рабочее напряжение, Ue, В 380, 660
Частота, Гц 50, 60
Номинальное напряжение изоляции, Ui, В 750
Номинальное импульсное выдерживаемое напряжение, Uimp, кВ главной цепи
вспомогательной цепи и цепей управления
8
6
Номинальная предельная наибольшая отключающая способность, Icu, кА при напряжении: 380 В 30 30 30
660 В 24 24 24
Категория применения А
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu 75
Номинальный кратковременно выдерживаемый ток, Icw, кА 20
Уставки нерегулируемого электромагнитного расцепителя тока по току короткого замыкания, в кратности к In 20;25;32 15;20;25;32 15; 20; 25
