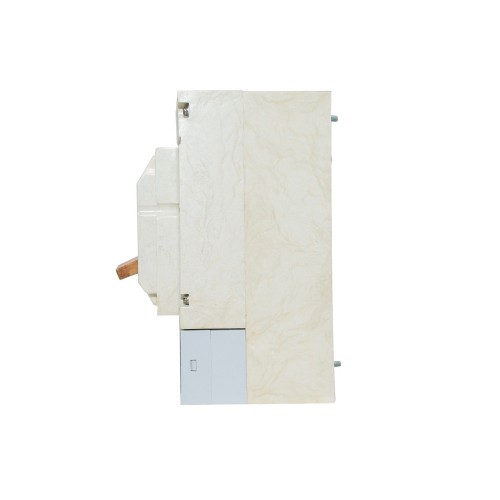

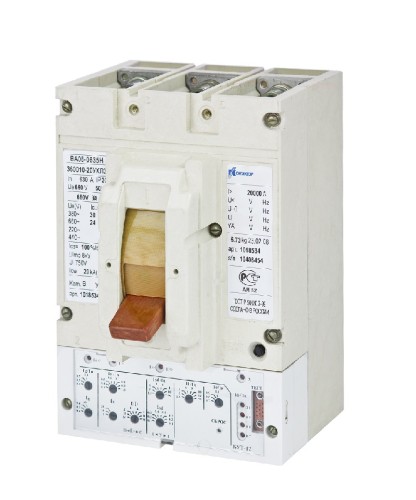

Купить Автоматический выключатель ВА08-0405С
Автоматический выключатель ВА08-0405С предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 раз в сутки) оперативных включений и отключений электрических цепей и рассчитан для эксплуатации в электроустановках на номинальное напряжение до 660 В переменного тока частотой 50 и 60 Гц.
Обзор
Характеристики
Характеристики | ||||||||
Автоматические выключатели переменного тока с электронными (микропроцессорными) максимальными расцепителями тока |
||||||||
---|---|---|---|---|---|---|---|---|
Тип выключателя | ВА08-0405 | ВА08-0635 | ВА08-0805 | |||||
Исполнение выключателя по величине предельной коммутационной способности | С | Н | С | Н | С | Н | ||
Номинальный ток выключателя, In, А при температуре 40 ºС | 160,250,400 | 630 | 800 | |||||
Номинальное рабочее напряжение, Ue, В | 380, 660 | |||||||
Частота, Гц | 50, 60 | |||||||
Номинальное напряжение изоляции, Ui, В | 750 | |||||||
Номинальное импульсное выдерживаемое напряжение, Uimp, кВ главной цепи вспомогательной цепи и цепей управления |
8 6 |
|||||||
Номинальная предельная наибольшая отключающая способность, Icu, кА при напряжении: | 380 В | 25 | 30 | 25 | 30 | 25 | 30 | |
660 В | 20 | 24 | 20 | 24 | 20 | 24 | ||
Категория применения | В | |||||||
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu | 100 | |||||||
Номинальный кратковременно выдерживаемый ток, Icw, кА | 20 | |||||||
Уставки регулируемого электронного расцепителя тока | номинального тока расцепителя, IR, в кратности к In | 0,3(3); 0,4(3); 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 | ||||||
по току короткого замыкания, Isd, в кратности к IR | 1,5(1); 2(1); 3; 4; 6; 8; 10; ∞(4) | |||||||
по времени при коротком замыкании, с, tsd | 0,1; 0,2; 0,3; 0,4 | |||||||
по току короткого замыкания расцепителя мгновенного действия, Ii, в кратности к IR | 1,5(1); 2(1); 4; 6; 8; 10; 12; ∞(4) | |||||||
по току замыкания на землю Ig, в кратности к In | 0,3(2); 0,5; 0,7; 1,0 | |||||||
по времени при замыкании на землю, tg, с | 0,2; 0,3; 0,4; ∞(4) | |||||||
при перегрузке, с, tR, при 6IR | 5; 10; 20 | |||||||
Уставки нерегулируемого электромагнитного расцепителя тока (при его наличии) по току короткого замыкания, в кратности к In | - | 32 | - | 32 | - | 25 | ||
(1) Кроме выключателя с номинальным током 160 А при уставке IR/In, равной 0,3; 0.4 (2) Кроме выключателей с номинальным током 160 А, 250 А; (3) Не применять с номинальным током 160 А; (4) Наличие символа означает возможность вывода указанной защиты из действия |
Автоматические выключатели переменного тока с электромагнитными максимальными расцепителями тока | ||||
Тип выключателя | ВА08-0401Н | ВА08-0631Н | ВА08-0801Н | |
Номинальный ток выключателя, In, А при температуре 40 ºС | 400 | 630 | 800 | |
Номинальное рабочее напряжение, Ue, В | 380, 660 | |||
Частота, Гц | 50, 60 | |||
Номинальное напряжение изоляции, Ui, В | 750 | |||
Номинальное импульсное выдерживаемое напряжение, Uimp, кВ главной цепи вспомогательной цепи и цепей управления |
8 6 |
|||
Номинальная предельная наибольшая отключающая способность, Icu, кА при напряжении: | 380 В | 30 | 30 | 30 |
660 В | 24 | 24 | 24 | |
Категория применения | А | |||
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu | 75 | |||
Номинальный кратковременно выдерживаемый ток, Icw, кА | 20 | |||
Уставки нерегулируемого электромагнитного расцепителя тока по току короткого замыкания, в кратности к In | 20;25;32 | 15;20;25;32 | 15; 20; 25 |
