Контакт втычной для выключателей серий АВ2М и АВМ 4/10/15/20
| Тип выключателя | АВМ, АВ2М |
| Номинальное напряжение (переменной ток), В | 690 |
| Номинальное напряжение (постоянный ток), В | 400 |
| Номинальный ток контакта, А | 1000 |
| Размеры шин, мм | 35×10 |
| Габаритные размеры контакта, мм | длина: 114 мм, ширина: 42 мм, высота: 80 мм |
| Масса контакта, кг | 0.61 кг |
Врубные контакты для АВМ\АВ2М от производителя Ретрофит НВА энергия под защитой предназначены для автоматических выключателей общепромышленного назначения моделей АВМ4 , АВМ10, АВМ15, АВМ20 , АВ2М4 , АВ2М10, АВ2М15, АВ2М20 и используются для подключения выкатных элементов АВМ и АВ2М к распределительному шкафу через контакт неподвижный (ответную шину).
Основная сфера эксплуатации - электростанции, подстанции и иные электроустановки, работающие в условиях постоянного или переменного токов.
Согласно нормативу ГОСТ 10434, распространяющемуся на электрические контактные соединения, втычные контакты полностью соответствуют описываемому в документе 1 классу.
Технические особенности втычные контакты АВМ/АВ2М
Врубные контакты 5БЕ.568.004 (6008031) для выключателей АВМ и АВ2М производства Ретрофит НВА энергия под защитой используются в электросетях с номинальным напряжением 500В для переменных токов и максимальным значением 690В. Номинальная величина тока в которые устанавливается втычной контакт -250А, 300А, 400А, 600А, 800А, 1000А
Применение данного вида врубного контакта воспрещается в автоматических выключателях, место установки которых - агрессивные среды, такие как: объекты повышенной пожарной опасности, взрывоопасные зоны (ПУЭ).
В соответствии с ГОСТ 15150, область эксплуатации втычных контактов - районы с умеренным климатом (УЗ, температура и влажность окружающей среды 25 °С и 90 % соответственно).
При этом уровень защиты относится к классу IP 00 (ГОСТ 14254), а само соединение втычных контактов маркируется литерой «А» (регламент ГОСТ 10434). Качество механического исполнения - «М13» (ГОСТ 30631).

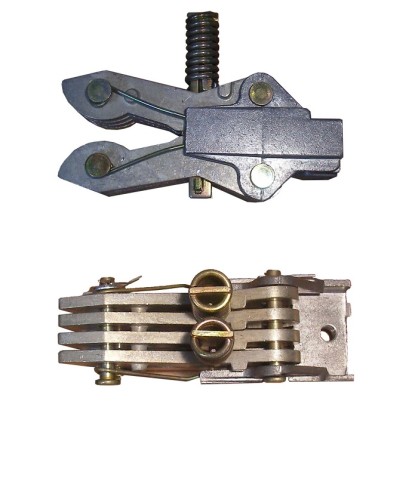

Втычные контакты изготовлены из меди с покрытием олово-висмут и собраны в алюминиевом корпусе , пружины обеспечивают надежное прижатие контакта с ответной шиной . Втычной контакт изготовлен из отдельных 8 ламелей собранных в форме радиатора что позволяет эффективно отводить тепло. Покрытие оловом с висмутом обеспечивает надежное соединение и предотвращает окисление контакта.
