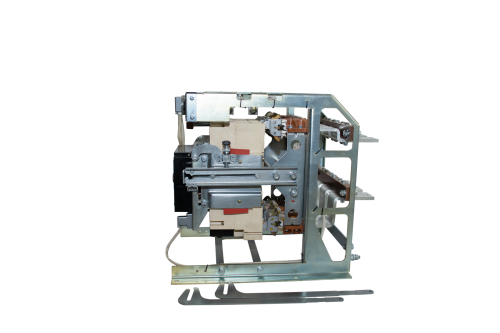

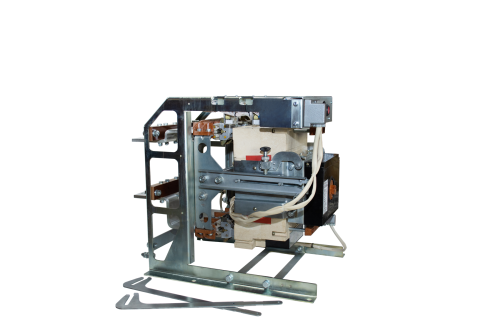

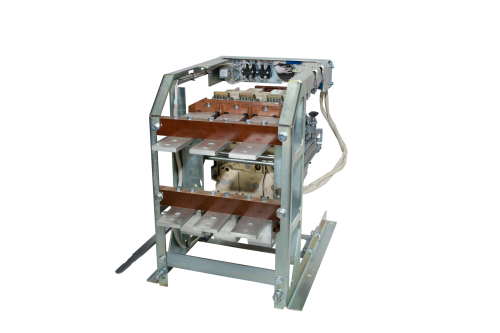

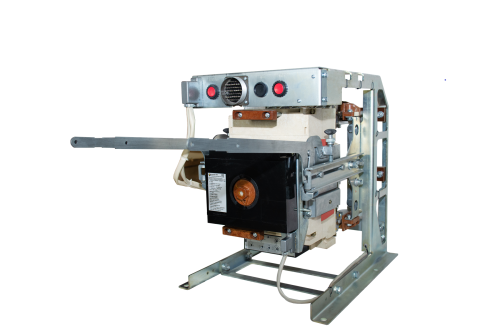

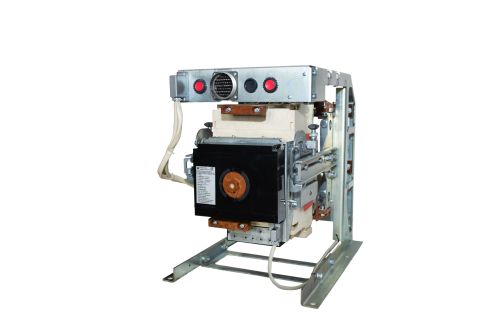

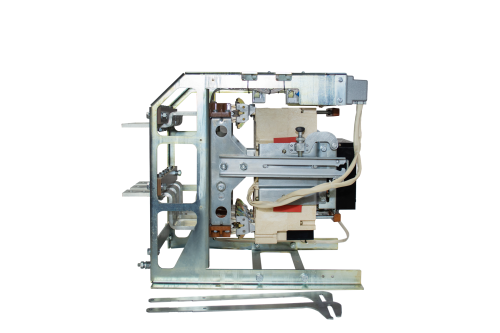

Купить Комплект адаптации Э06КА выдвижной ЭП/РП на базе автоматического выключателя ВА5541 ~690В УХЛ3

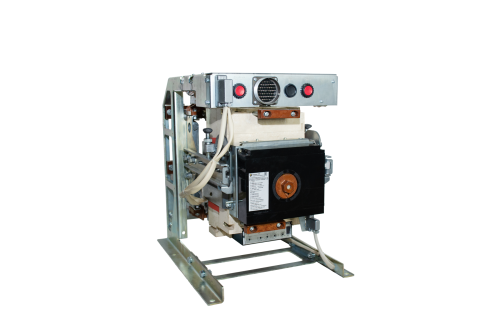

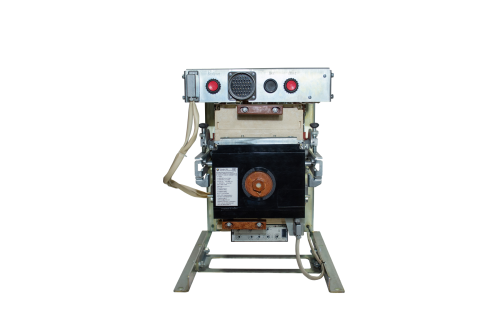

Комплект адаптации Э06КА выдвижной ЭП/РП на базе автоматического выключателя ВА5541 ~690В УХЛ3, для замены автоматических выключателей серии "Электрон" Э06В. Оснащён комбинированным приводом, допускающим его использование как в качестве ручного, так и электромагнитного привода.
Купить Комплект адаптации Э06КА выдвижной ЭП/РП на базе автоматического выключателя ВА5541 ~690В УХЛ3

Характеристики

Характеристики
При необходимости поставки нестандартной конфигурации (в том числе с выключателями серий ВА5241, ВА5341, ВА5641, при потребности в нестандартной конфигурации цепи управления просьба позвонить в наш инженерный отдел по телефону: +7 (8422) 44-98-27

Торговая марка

Ретрофит НВА

Тип аппарата

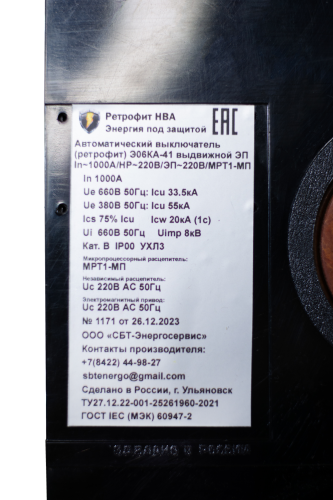

Э06КА-41 на базе ВА5541

Тип базового выключателя

Выключатели серии ВА5241, ВА5341, ВА5541, ВА5641 (по умолчанию: ВА5541)

Режим применения

АС-20. Соединение и разъединение при нулевой нагрузке

Номинальный режим

Повторно кратковременный режим. Класс 3

Класс защиты электрооборудования от удара током

Класс I

Число полюсов

3 (Три полюса)

Стандарт

ГОСТ IEC 60947-1-2014г

Тип расцепителя

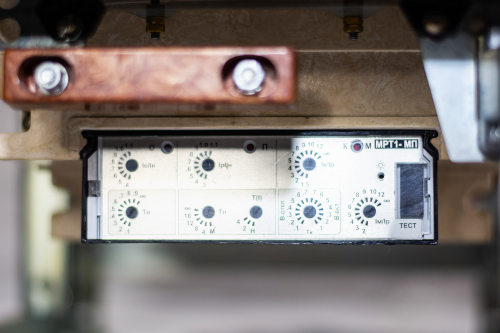

Микропроцессорный расцепитель для защиты от перегрузок, коротких замыканий, однофазных коротких замыканий и тока включения

Вид привода в сочетании со способом установки выключателя

Электромагнитный привод, выдвижное исполнение

Номинальный ток выключателя

250А,400А,630А,1000А.Номинальный кратковременно допустимый ток:20Ка,Т=1с

Номинальное напряжение

Номинальное напряжение ~690В.Род тока: AC.Номинальное напряжение изоляции:Ui=690в. Номинальное импульсное выдерживаемое напряжение: Vimp=8Кv

Частота аппарата

50Гц, 60Гц

Параметры цепи управления (электропривод, независимый расцепитель)

ЭП~220В 50Гц, НР~220В 50Гц // ЭП~230В 50Гц, НР~230В 50Гц // ЭП~380В 50Гц, НР~380В 50Гц // ЭП~127В 50Гц, НР~127В 50Гц // ЭП=110В, НР=110В // ЭП=220В, НР=220В

Ток короткого замыкания

Регулируется микропроцессорным расцепителем

Климатическое исполнение

УХЛ3. Температура применения от -50°С до +70°С. Окружающая среда: невзрывоопасная не содержащая газы, жидкости и пыль в концентрациях, нарушающих работу выключателей. Место установки должно быть защищено от попадания воды, масла, эмульсии. Высота над уровнем моря: до 4300м. При эксплуатации на высоте более 2000м номинальный ток снижается на 20%

Блок-контакт

Конфигурация типа 3з 3р

Тип присоединения

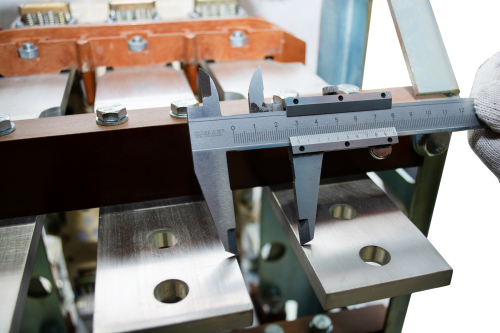

Заднее/шина

Степень защиты

IP=00

Способ оперирования

Ручной и электромоторным приводом. Комбинированный

Степень загрязнения

Класс 3

Способ монтажа

Выдвижной
