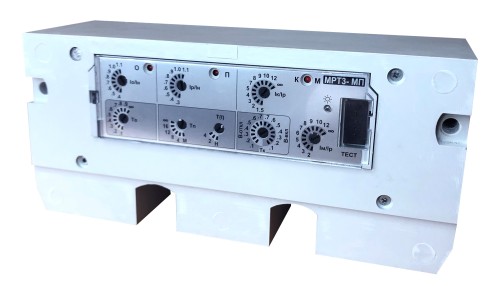

Купить Блок МРТ3-МП (микропроцессорный расцепитель)
-
для заказа нестандартных конфигураций проконсультируйтесь с дежурным инженером по телефону +7 (987) 630-16-44Рады вам в любое время
-
Работаем с российскими и зарубежными банкамиОплачивайте ваш заказ по счёту. Работаем с НДС
-
Доставка по РоссииДоставка по всей территории РФ и ближнему зарубежью транспортными компаниями
| Род тока | переменный |
| Схемное решение | микропроцессорный |
| Уставка номинального тока расцепителя Iр в кратности к Iн | 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 (*3) |
| Уставка тока срабатывания защиты от перегрузки в кратности к Iр | 1,125±0,075 (*4) |
| Уставка тока срабатывания защиты от короткого замыкания с выдержкой времени Iк в кратности к Iр (пределы отклонения ±20%) | 1,5; 2; 3; 4; 5; 7; 8; 9; 10; 12; ∞ |
| Уставка тока срабатывания защиты от короткого замыкания Iм без выдержки времени в кратности к Iр (пределы отклонения ±20%) | 2; 3; 4; 5; 7; 8; 9; 10; 12; ∞ |
| Уставка тока срабатывания защиты от однофазного короткого замыкания Io в кратности к Iн (пределы отклонения ±20%) | кратности к Iн (пределы отклонения ±20%) 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 |
| Уставка выдержки времени защиты от перегрузки Тп, с (*1) (пределы отклонения ±20%) | мгн. (≤0,25); 4; 8; 12; 16; ∞ |
| Уставка выдержки времени защиты от однофазного короткого замыкания То, с (пределы отклонения ±20%) | 0,1 4); 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; |
| Уставка выдержки времени защиты от короткого замыкания Тк, с (пределы отклонения ±10%) | 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; |
| Характеристика зависимости времени срабатывания защиты от перегрузки от тока | I - обратноквадратичная II - обратная четвертой степени III - постоянная (t = Тп) IV - мгновенная (t = 0,1 с) |
| Наличие индикации причины отключения (*2) | + |
| Индикация наличия питания расцепителя на лицевой панели | - |
| 1) Уставки указаны для переменного тока 6Ip и постоянного тока 5Ip. 2) При подаче питания от стороннего источника напряжением от 10 до 27 В постоянного тока. 3) При номинальном токе Iн = 630 А уставку 1,1 не применять. 4) Для выключателей с номинальным током 250 А значение уставки тока срабатывания защиты от перегрузки составляет 1,175 ± 0,125, значение уставки То = 0,1 может иметь дополнительное отклонение в сторону увеличения до 2То. 5) Пределы допустимого отклонения уставок для постоянного тока указаны для Iр = 0,8Iн. При регулировании уставки номинального рабочего тока допускаются дополнительные их отклонения не более чем на плюс 10% при уменьшении номинального тока и не более чем на минус 10% при его увеличении |
Габариты
Длина: 223 мм
Ширина: 100 мм
Высота: 104 мм
Масса: 1.238 кг
