Купить Блок MR2 (микропроцессорный расцепитель)
Обзор

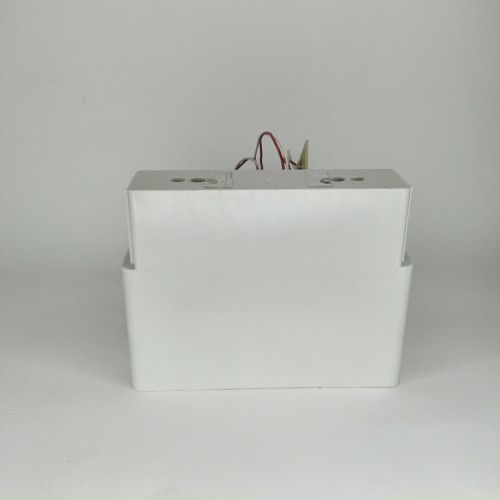

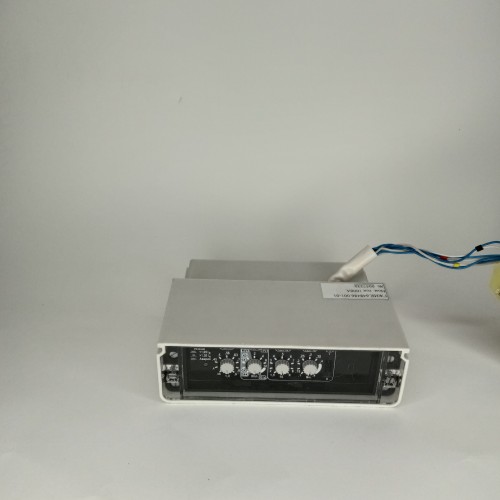

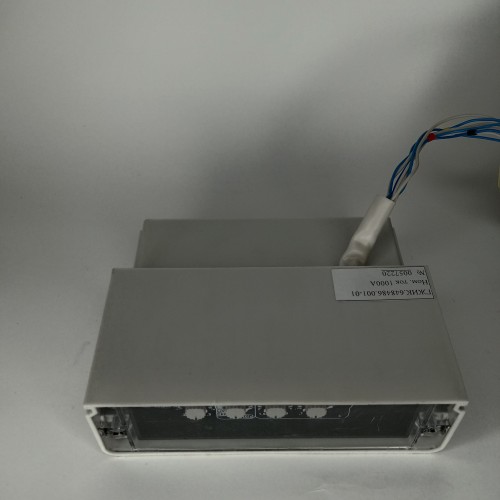

Микропроцессорный максимальный расцепитель тока MR2-AC является составной частью автоматического выключателя серий ВА53-41, ВА55-41, ВА53-43, ВА55-43, АВ2М и предназначен для определения состояния трехфазных электрических сетей переменного тока частоты 50/60 Гц напряжением до 690 В с рабочими токами до 2000 А и формированием сигнала отключения исполнительного электромагнита при возникновении в защищаемой цепи аварийного режима — перегрузки, короткого замыкания.
В состав микропроцессорного максимального расцепителя тока входят:
1. Датчики тока, функционально представляющие собой трансформаторы тока, размещенные в цепи главных контактов автоматического выключателя. Датчики тока предназначены для пропорционального преобразования переменного тока, протекающего в цепи главных контактов автоматического выключателя, в выходной ток, поступающий на вход электронной схемы микропроцессорного блока, а также для питания электронной схемы микропроцессорного блока.
2. Микропроцессорный блок, электронная схема которого построена на базе микроконтроллера AТmega16. Микропроцессорный блок осуществляет измерение сигналов, поступающих от датчиков тока, их анализ и управление исполнительным электромагнитом в соответствии с управляющей программой микроконтроллера.

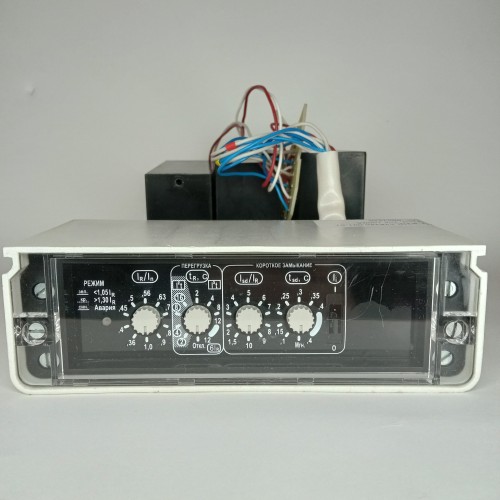

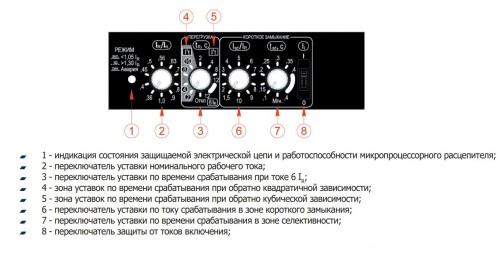

Определение параметров защиты и режимов работы микропроцессорного максимального расцепителя тока осуществляется с помощью органов управления, размещенных на лицевой панели.
