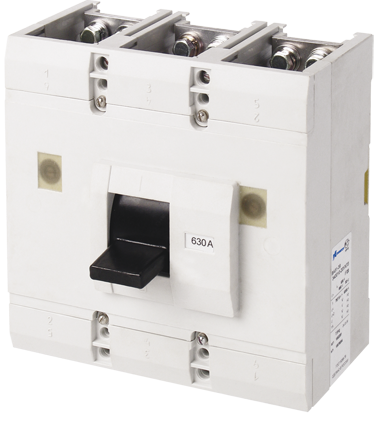

Купить Автоматический выключатель ВА 5139 800010
Автоматический выключатель ВА 5139 800010 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей и рассчитан для эксплуатации в электроустановках с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц и до 440 В постоянного тока.
Обзор
Характеристики
Характеристики | ||||
Выключатели с максимальными расцепителями тока |
||||
---|---|---|---|---|
Номинальный ток выключателя, А | 630, 800(4) | |||
Номинальное напряжение главной цепи | до 660 В переменного тока частоты 50 и 60 Гц; до 440 В постоянного тока | |||
Число полюсов | 2 и 3 | |||
Номинальные токи тепловых максимальных расцепителей тока, А | 160, 200, 250, 320 | 400, 500, 630 | ||
Уставки по току срабатывания электромагнитного максимального расцепителя тока в зоне токов короткого замыкания, кратные Iнр(1) | при переменном токе | 12 | 10 | |
при постоянном токе | 6 | |||
Калибруемые значения уставок по току срабатывания электромагнитных максимальных расцепителей тока, А(2) | при переменном токе | 1600, 2500, 3200, 4000, 5000, 6300, 8000(4) | ||
при постоянном токе | 2500, 3200, 4000, 4800(4) | |||
Предельная коммутационная способность, кА(3) | Действующее значение при напряжении | ~380 В (сos φ =0,25) | 35/35 | |
~660 В (сos φ =0,3) | 20/20 | |||
-220 В (τ не более 10 мс) | 70/50 | |||
-440 В (τ не более 10 мс) | 100/85 | |||
Общее количество циклов ВО | с ручным приводом | 16000 | ||
с электромагнитным приводом | 10000 | |||
Количество циклов ВО под нагрузкой | 2000 | |||
Исполнение выключателя по способу установки | Стационарное и выдвижное | |||
1) Iнр - номинальный тока теплового максимального расцепителя тока 2) для исполнений выключателей без тепловых максимальных расцепителей тока 3) в числителе - в цикле О-ВО, в знаменателе - в цикле О-ВО-ВО 4) для выключателей стационарного исполнения только с электромагнитными расцепителями |
