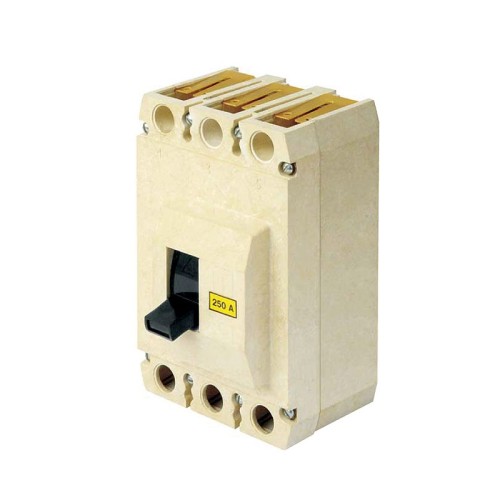

Купить Автоматический выключатель ВА06-36 300010
Обзор
Характеристики
Характеристики | |||||||||||||||||
Выключатели с тепловыми и электромагнитными максимальными расцепителями тока |
|||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный ток выключателя, А, In (1) | 250 | 400 | |||||||||||||||
Номинальное напряжение, В, Ue | Переменного тока | 380, 660 | |||||||||||||||
Постоянного тока | до 220 | ||||||||||||||||
Частота, Гц | 50, 60 | ||||||||||||||||
Номинальный ток теплового максимального расцепителя тока, А |
16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80(3) | 100(3) | 125(3) | 160(3) | 200(3) | 250(3) | 320(3) | 400(3) | ||
Уставки электромагнитного макси-мального расцепителя тока, А, в цепи | Переменного тока | 250 | 300 | 400 | 400 | 500 | 750 | 1000 | 1250 | 1500 | 2000 | 2500 | 3000 | 3200 | 4000 | ||
Постоянного тока | - | 800 | 1000 | 1250 | 1500 | 2000 | 2500 | ||||||||||
Номинальная предельная наибольшая отключающая способность, кА, Icu при напряжении | ~380 В | 3 | 6 | 20 | |||||||||||||
~660 В | 3 | 4 | 10 | ||||||||||||||
-220 В | - | 40 | |||||||||||||||
Категория применения | А | ||||||||||||||||
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu | 100 | 75 | |||||||||||||||
Износостойкость, циклов ВО | Общая для выклю-чателей | с ручным приводом | 16000 | 10000 | |||||||||||||
с электро-магнитным приводом | 10000 | ||||||||||||||||
Под нагрузкой | 6000 | 4000 (2) | |||||||||||||||
1) Максимальный номинальный ток для данного габарита. Номинальный ток выключателя определяется номинальным током теплового максимального расцепителя тока. 2) При 660 В переменного тока - 2000 циклов ВО 3) По согласованию с заказчиком для отмеченных номинальных токов могут быть установлены другие значения уставок по току срабатывания электромагнитных расцепителей тока. Величина уставки по току срабатывания должна выбираться из ряда уставок, представленных в таблице. Этот ряд, для любого значения номинального тока, начинается с 750 А для переменного тока, 800 А постоянного тока, и заканчивается уставкой, предусмотренной в таблице для последующего (за выбранным) номинального тока |
Выключатели с электромагнитными максимальными расцепителями тока |
||||||
---|---|---|---|---|---|---|
Номинальный ток выключателя, А, In | 80 | 250 | 400 | |||
Номинальное напряжение, В, Ue | Переменного тока | 380, 660 | ||||
Постоянного тока | до 220 | |||||
Частота, Гц | 50, 60 | |||||
Уставки электромагнитного максимального расцепителя тока, А, Ii в цепи | Переменного тока | 250, 300, 400, 500, 630 | 750,1000, 1250, 1500, 2000, 2500, 3000, 3200 (1), 4000 (1) | |||
Постоянного тока | 250, 300, 400, 500, 630 | 800, 1000, 1250, 2000 (1), 2500 (1) | ||||
Номинальная предельная наибольшая отключающая способность, кА, Icu при напряжении | ~380 В | 3 | 20 | |||
~660 В | 3 | 10 | ||||
-220 В | 8 | 40 | ||||
Категория применения | А | |||||
Номинальная рабочая наибольшая отключающая способность, Ics в % к Icu | 100 | 75 | ||||
Износостойкость, циклов ВО | Общая для выключателей | С ручным приводом | 16000 | |||
С электромагнитным приводом | 10000 | |||||
Под нагрузкой | 6000 | 4000 (2) | ||||
1) Только для выключателей с номинальным током 400 А 2) При 660 В переменного тока - 2000 циклов ВО |
