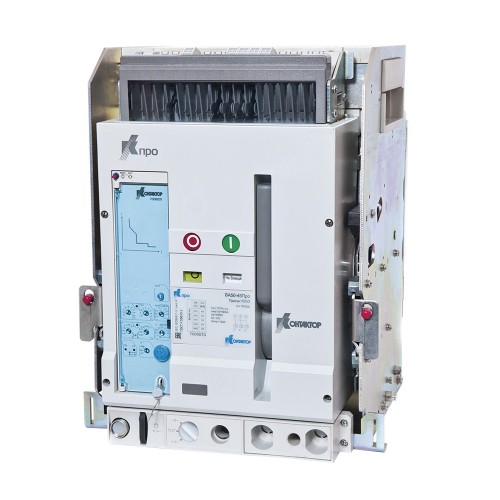

Автоматический выключатель Протон 16В 1600A 3P Icu-50kA (Н) ВА50-45

Автоматический выключатель Протон 16В 1600A 3P Icu-50kA (Н) ВА50-45 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения и рассчитан для эксплуатации в электроустановках на номинальное напряжение 690 В переменного тока частотой 50, 60 Гц. Это новый тип компактных автоматических выключателей с высокой эффективностью работы, предназначенный для участия в проектах с низкой бюджетной стоимостью.
Артикул7006070
Автоматический выключатель Протон 16В 1600A 3P Icu-50kA (Н) ВА50-45

Характеристики

Характеристики
Характеристики значения
Согласно МЭК 60947-2 ПРОТОН 16
Число полюсов 3P
Номинальный ток In, A 630; 800; 1000; 1250; 1600
Номинальное напряжение изоляции Ui, В 1000
Номинальное импульсное выдерживаемое напряжение Uimp, кВ 12
Номинальное рабочее напряжение при 50/60 Гц Ue, В 690
Габарит 4
Номинальная предельная наибольшая отключающая способность Icu, кА ~230 В 50
~415 В 50
~500 В 50
~600 В 42
~690 В 42
Номинальная рабочая наибольшая отключающая способность Ics, % Icu 100
Номинальная наибольшая включающая способность Icm, кА ~230 В 105
~415 В 105
~500 В 105
~600 В 88
~690 В 88
Номинальный кратковременно выдерживаемый ток (t = 1 с) Icw, кА ~230 В 50
~415 В 50
~500 В 50
~600 В 42
~690 В 42
Наибольшая отключающая способность в режиме IT Isu/lit, кА ~230 В -
~415 В -
Категория применения B
Пригодность к разъединению да
Износостойкость, количество коммутационных циклов механическая 10000
электрическая 3000
Время отключения, мс 15
Время включения, мс 30
Температура воздуха при эксплуатации, °С -25 ... +70

Размеры выключателей
Стационарное исполнение
Ширина, мм 254
Глубина, мм 203
Высота, мм 321
Выдвижное исполнение
Ширина, мм 282
Глубина, мм 306
Высота, мм 352

Масса выключателей
Стационарное исполнение, кг 20
Выдвижное исполнение, кг 42
176 667,60 Р
7006070
Под заказ
