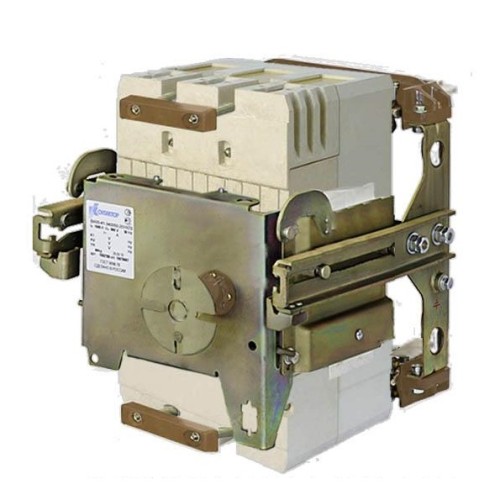

Купить Автоматический выключатель А3797С ~660В выдвижной РП УХЛ3
Автоматический выключатель А3797С ~660В выдвижной РП УХЛ3 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей и рассчитан для эксплуатации в электроустановках с номинальным напряжением 660 В переменного тока частоты 50 и 60 Гц.
Характеристики
Характеристики | Технические характеристики селективных выключателей серии А379хС | |||||||
---|---|---|---|---|---|---|---|---|
Тип выключателя | А3793С | А3793С | А3794С | А3797С | А3798С | |||
Номинальный ток, In, A(1) | 40,63,100,160,250,400,630 | 250 l 400 l 630 | 630 | |||||
Количество полюсов | 2 | 2 | 3 | 2 | 3 | |||
Номинальное напряжение, В | ~ ток | - | 660 | 660 | ||||
=ток | 440 | - | 440 | - | ||||
Уставки по току полупроводникового расцепителя, Ip | ~ ток | - | 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 x In(1) | - | ||||
=ток | 0,63; 0,8; 1,0 x In | - | - | |||||
Уставки по току электромагнитных расцепителей, А | - | - | - | - | ||||
Предельная отключающая способность, эфф, кА | cosφ=0,3 ~380B | 28,6 | 28,6 | 28,6 | ||||
cosφ=0,2 ~660B | - | 50,5 | 50,5 | |||||
τ=15мс =440B | 25 | 110 | 110 | 110 | |||||
Наличие токоограничения | + | - | - | |||||
Уставки полупроводникового расцепителя в зонах | перегрузки | по току х Ip, A | 1,25 | 1,25 | - | |||
по времени, с | 4; 8; 16 | 4;8;12;16 | - | |||||
короткого замыкания | по току х Ip, A | 2;3;4;5;7;8;9;10 | - | - | ||||
по времени, с | мгн.,0,2;0,4;0,6|мгн.,0,1;0,2;0,3 | мгн.,0,1;0,15;0,2; 0,25;0,3;0,35;0,4 | - | |||||
Износостойкость, циклов ВО | общее кол-во | 16000(4) | 16000(4) | 16000 | 16000 | |||
под нагрузкой | 3000 | 3000 | 3000 |
(1) при Ip=In=630 А уставку 1,1 не применять;
(2) без максимальных расцепителей тока;
(3) 2400; 3800 А для постоянного тока;
(4) для выключателей с электромагнитным приводом - 10000 циклов ВО
