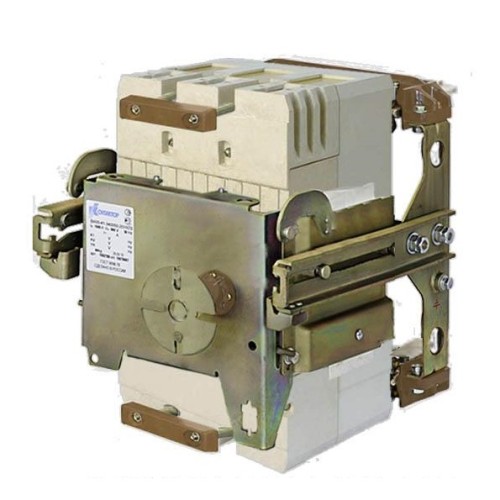

Купить Автоматический выключатель А3791Б ~660В выдвижной РП УХЛ3

Автоматический выключатель А3791Б ~660В выдвижной РП УХЛ3 предназначен для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках и недопустимых снижениях напряжения, а также для нечастых (до 6 в сутки) оперативных включений и отключений электрических цепей и рассчитан для эксплуатации в электроустановках с номинальным напряжением 660 В переменного тока частоты 50 и 60 Гц.
Купить Автоматический выключатель А3791Б ~660В выдвижной РП УХЛ3

Характеристики

Характеристики
Технические характеристики быстродействующих выключателей серии А379хБ
Тип выключателя А3791Б А3792Б А3793Б А3793Б А3794Б
Номинальный ток, In, A(1) 630 40,63,100,160,250,400,630 250 l 400 l 630
Количество полюсов 2 3 2 2 3
Номинальное напряжение, В ~ ток 660 660 - 660
=ток 440 - 440 -
Уставки по току полупроводникового расцепителя, Ip ~ ток - - - 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,1 x In(1)
=ток - - 0,63; 0,8; 1,0 x In -
Уставки по току электромагнитных расцепителей, А 2500; 3200; 4000; 5000; 6300(3) 2400 | 3800 4000 l 4000 l 6300
Предельная отключающая способность, эфф, кА  cosφ=0,3 ~380B 28,6  - 28,6
 cosφ=0,2 ~660B 50,5  - 50,5
 τ=15мс =440B 110  25 | 110 110
Наличие токоограничения -  + -
Уставки полупроводникового расцепителя в зонах перегрузки  по току х Ip, A -  1,25 1,25
по времени, с -  4; 8; 16 4;8;12;16
короткого замыкания  по току х Ip, A -  2; 4; 6 2;3;4;5;7;8;9;10
по времени, с -  мгн.,0,2;0,4;0,6|мгн.,0,1;0,2;0,3 мгн.,0,1;0,15;0,2; 0,25;0,3;0,35;0,4
Износостойкость, циклов ВО общее кол-во 16000(4)  16000(4) 16000(4)
под нагрузкой 3000  3000 3000

 (1) при Ip=In=630 А уставку 1,1 не применять;

(2) без максимальных расцепителей тока;

(3) 2400; 3800 А для постоянного тока;

(4) для выключателей с электромагнитным приводом - 10000 циклов ВО


97 288,38
Под заказ
