Купить АВМ4Н стационарный с ручным приводом

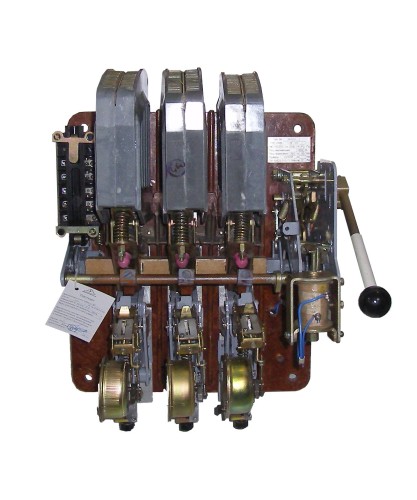

Автоматический выключатель АВМ4Н стационарный с ручным приводом предназначен для защиты электрических установок от перегрузок и коротких замыканий, а также для включений и отключений электрических цепей при номинальных режимах работы установки в цепях с напряжением постоянного тока до 440В и переменного до 500В, частотой 50 или 60Гц. Исполнение: открытое, общепромышленное. Предлагаются со складского хранения, после ревизии (в настоящий момент сняты с производства, реализуются запасы на остатках).
0
Купить АВМ4Н стационарный с ручным приводом
New!

Обзор

Автоматический выключатель АВМ4Н стационарный с ручным приводом заводом-изготовителем в настоящее время не производится, поэтому он поставляется со складского хранения. Для гарантии работоспособности наши инженеры проводят внимательную техническую ревизию выключателя в специализированном ревизионном цехе. Вместо устаревшего паспорта такие выключатели серии «АВМ» по завершению техпроцесса ревизии и прохождения ОТК комплектуются компактными паспортами ревизии, где указаны все необходимые энергетику-оператору технические данные.
Габариты и упаковкаХарактеристикиДокументация

Характеристики

документация

Инструкция по эксплуатации

Техническое описание

Опросный лист

упаковка
Полиэтиленовая стрейч-плёнка. На терминале транспортной компании рекомендуем воспользоваться услугой по упаковке груза в палетный борт.
Характеристики

Технические характеристики автоматических выключателей переменного тока серии АВМ4, АВМ10 (УЗ)

Номинальный ток выключателей и катушек максимальных расцепителей тока

Обозначение
выключателей		 Номинальный ток
катушки
максимального расцепителя (один из), А (50Гц)		 Срабатывание максимального расцепителя при перегрузке Срабатывание максимального расцепителя при коротком замыкании
АВМ4Н 120, 150, 200, 250, 300, 400 Без выдержки времени или с выдержкой времени не менее 10с при токе, равном наименьшей уставке тока перегрузки Мгновенное
АВМ4НВ 120, 150, 200, 250, 300, 400 Без выдержки времени или с выдержкой времени не менее 10с при токе, равном наименьшей уставке тока перегрузки Мгновенное
АВМ4С 120, 150, 200, 250, 300, 400
 С выдержкой времени не менее 10с при токе равном наименьшей уставке тока перегрузки С выдержкой времени при токе короткого замыкания 0.25с и 0.4с или 0.4с и 0.6с
АВМ4СВ 120, 150, 200, 250, 300, 400 С выдержкой времени не менее 10с при токе равном наименьшей уставке тока перегрузки С выдержкой времени при токе короткого замыкания 0.25с и 0.4с или 0.4с и 0.6с
АВМ10Н 500, 600, 800, 1000 Без выдержки времени или с выдержкой времени не менее 10с при токе, равном наименьшей уставке тока перегрузки Мгновенное
АВМ10НВ 500, 600, 750 Без выдержки времени или с выдержкой времени не менее 10с при токе, равном наименьшей уставке тока перегрузки Мгновенное
АВМ10С 500, 600, 800, 1000 С выдержкой времени не менее 10с при токе равном наименьшей уставке тока перегрузки С выдержкой времени при токе короткого замыкания 0.25с и 0.4с или 0.4с и 0.6с
АВМ10СВ 500, 600, 750 С выдержкой времени не менее 10с при токе равном наименьшей уставке тока перегрузки С выдержкой времени при токе короткого замыкания 0.25с и 0.4с или 0.4с и 0.6с


Электродинамическая устойчивость и предельная отключающая способность выключателя. При присоединении у нижним зажимам стационарных выключателей предельная отключающая способность их снижается на 50%.

Тип выключателя  Элекродинамическая
устойчивость, кА		 Действующее значение
отключения тока, Ка
(коэф. мощности 0,3)
АВМ4, АВМ10 стационарные 42 20 (380В АС), 10 (500В АС) 50Гц
АВМ4, АВМ10 выдвижные 42 18 (380В АС), 10 (500В АС) 50Гц


Механическая износостойкость выключателей (общее число операций включения-отключения).

Тип выключателя рукоятка или рычажный привод электродвигательный привод
АВМ4 10000 8000
АВМ10 10000 8000
вес
39 кг
длина
335 мм
ширина
450 мм
высота
575 мм
  • НоменклатураПрисоединенныеФайлы
  • Купить АВМ4Н стационарный с ручным приводом
40 000 ₽
In~120АIn~150АIn~200АIn~250АIn~300АIn~400А
В наличии
К сравнению
